施工全过程图解-造价员必看
2024-05-10 16:01:45
浏览次数： 次
返回列表一个合格的造价员必然是了解施工工艺的老手，但是目前很多预算员都是刚毕业就在咨询单位上班，几乎没去过工地，所以需要多多的通过其他资料了解施工过程。
造价猫总结推荐下面这个资料大家学习，很是有用

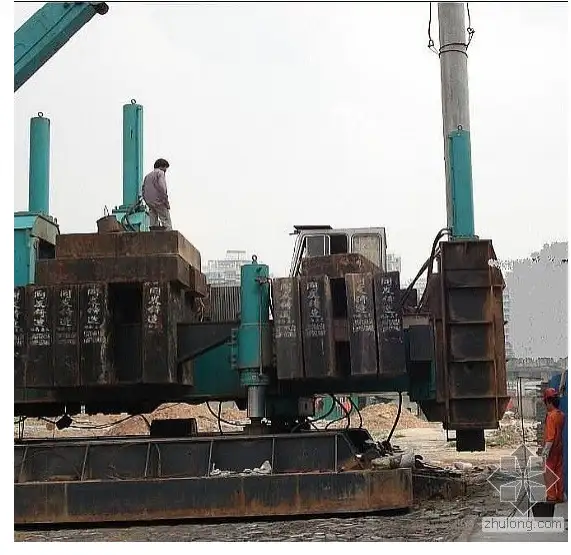

静压桩基施工中

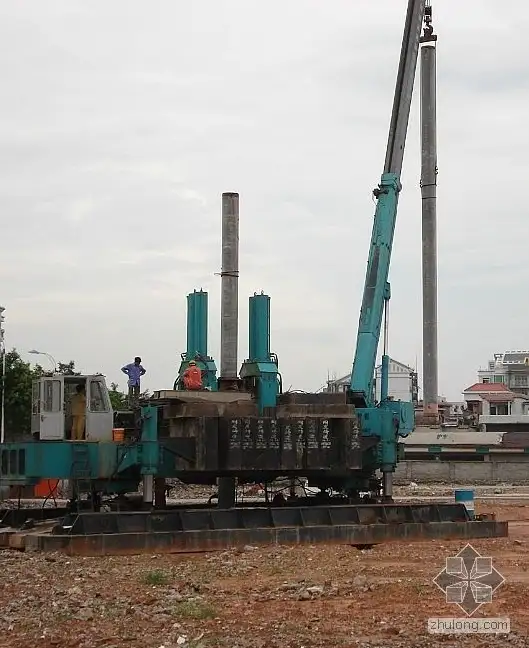

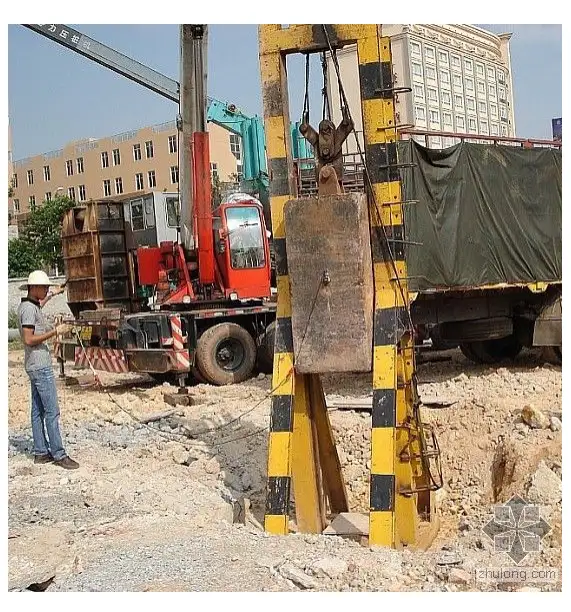

桩机吊桩过程

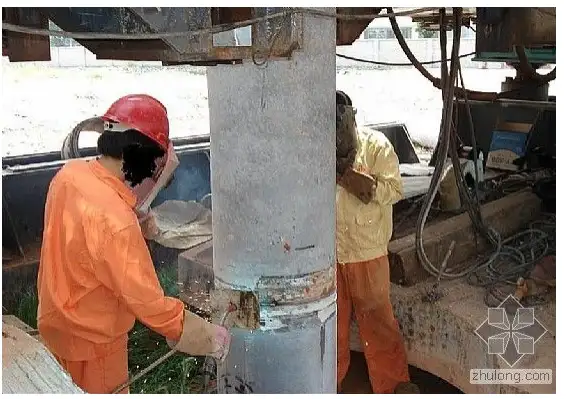

接桩焊接施工中

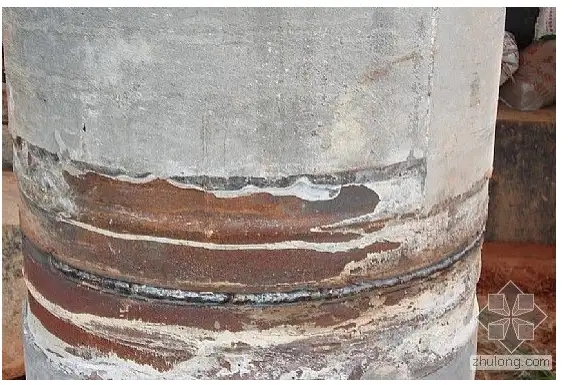

焊接接头，在焊接时使用 ER50-6 焊丝，CO2 气体保护

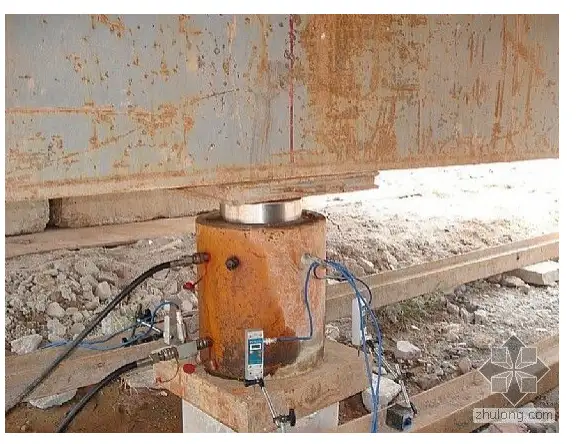

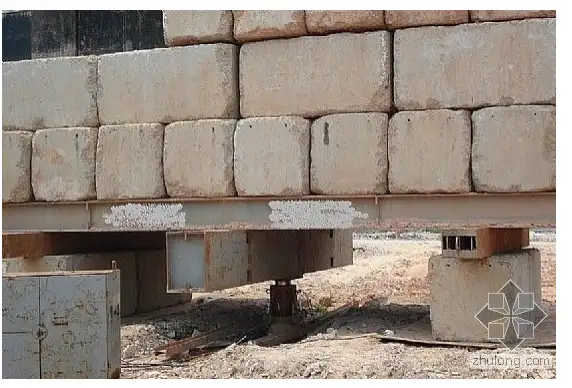

桩基静载检测
桩基静载检测
桩的终压值是 2860KN，但实际我们在打桩的过程中都要到 3210KN，然后复压三次。

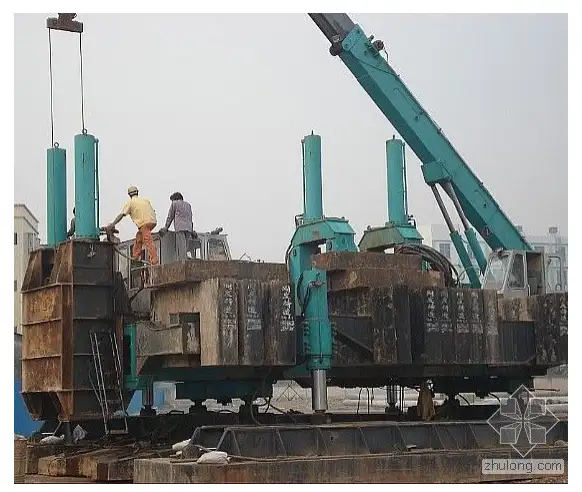

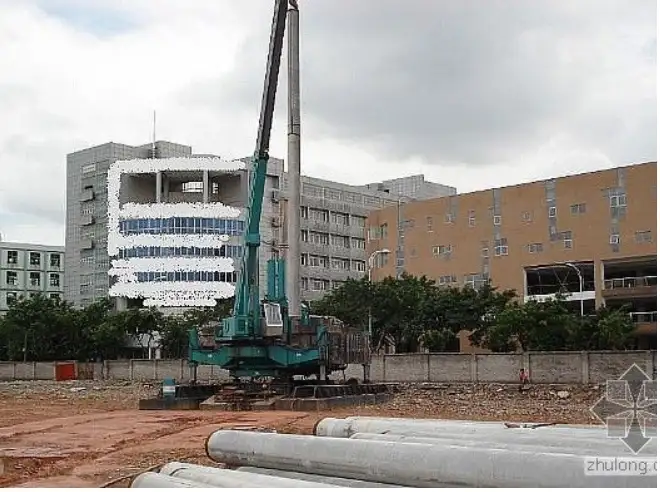

桩机安装边桩器，因施工场地受限，在个别位置，需要用边桩器压桩。
工地因为靠近民房，所以在靠近民房的位置才用边桩器压桩，否则是不需要的啊，用边桩器压桩它的压力很有限啊，我们的桩机用边桩器压桩最多压到 18Kaiyun体育官方网站60KN。如果沙层厚的话根本就穿不过去
用边桩器施工中

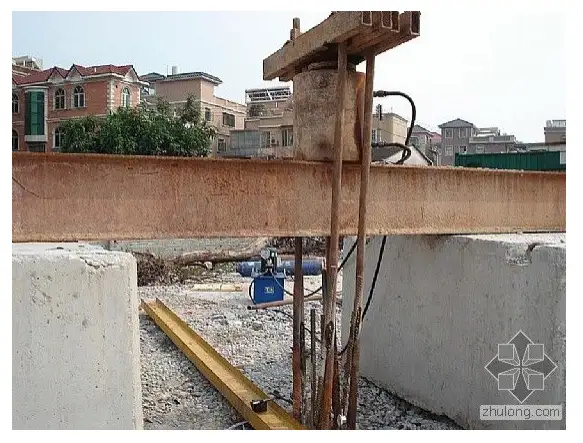

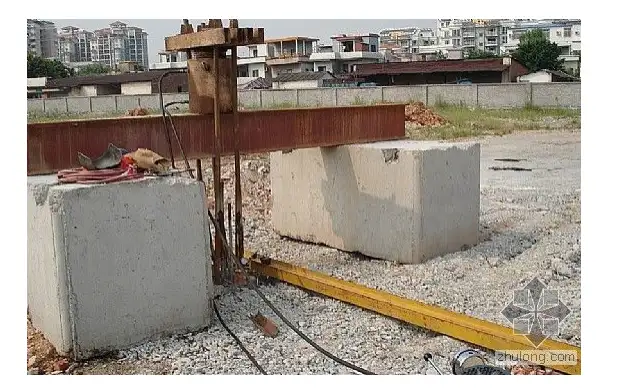

抗拔桩的抗拔检测，预备工作是在桩芯装上 6 根 25 的钢筋笼，c35
微膨胀砼浇捣并养护二周以上
抗拔检测中。

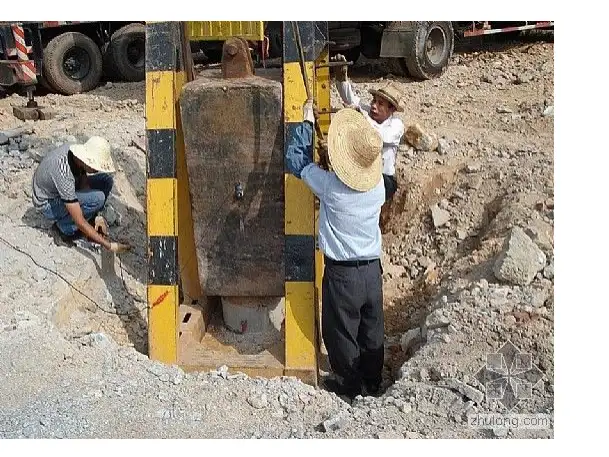

桩基的高应变检测
高应变检测。线头是传感器的。
桩基施工完毕，接下去要做挖土方的前期工作，就是做基坑的支护，该工程只有一层地下室面积接近一万五平米，
地下室层高 4.6 米，局部接近六米。基坑支护采用水泥搅拌桩，部分高压旋喷桩加锚杆，部分放坡布钢筋网加喷
细石砼。

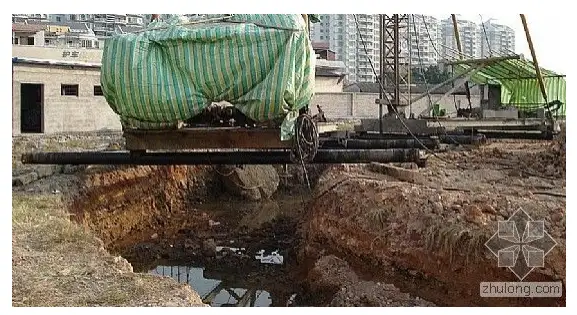

水泥搅拌桩施工中，在施工前，要挖翻浆槽。
水泥搅拌桩施工中，下面是翻浆槽。

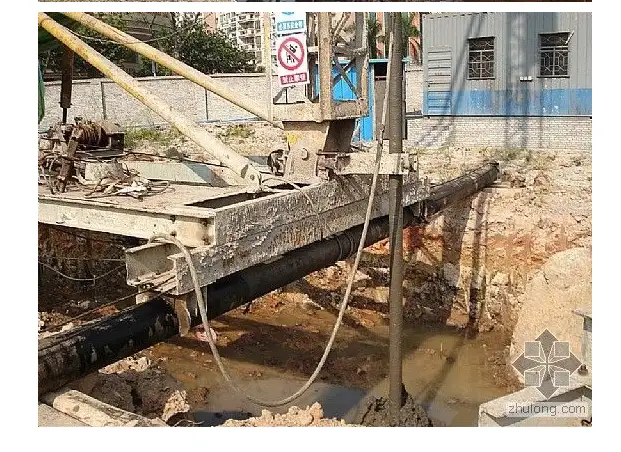

水泥搅拌桩施工中，在水泥搅拌桩中部分插入毛竹，部分插钢管。
水泥搅拌桩施工中，在水泥搅拌桩中部分插入毛竹，部分插钢Kaiyun体育官方网站管。
原先挖的翻浆槽都差不多满了
挖掉翻浆，准备做水泥搅拌桩的上部冠梁。边上是放坡铁丝网水泥砂浆批荡。
靠近民房处用高压旋喷桩做基坑支护加中间四道锚杆。高压旋喷桩施
工中。
上面的图片是高压旋喷桩机的后台---水泥注浆机及加压的机器。
冠梁施工
边坡批荡
水泥搅拌桩顶部的冠梁是跟搅拌桩连在一起的，在做冠梁的时候要把原先插进搅拌桩的钢管以及后来再插进水泥
搅拌桩中的短的钢筋包在一起。
我们用的高压旋喷桩的机器是很小的啊，因为靠近民房的二层悬挑的阳台啊，太大的就无法施工啦。
水泥搅拌桩边上有一部分放坡的地方使用铁丝网加水泥砂浆批荡，那应该只是起到防止下雨或者其他的水直接冲
刷土层而已。不需要什么强度吧。
水泥搅拌桩取芯及测Kaiyun体育官方网站斜孔德测斜管预埋。测斜管用于基坑开挖后的倾斜检测。
测斜孔施工
插毛竹
测斜仪
倾斜检测中。倾斜检测是检测基坑的倾斜啊，在基坑支护做好后，地下室土方开挖的时候以及在地下室做好后的
土方回填之前都要做基坑的倾斜及位移的检测，这很重要啊。如果位移及倾斜超出要求的话那就要采取基坑的加
固措施啊。
靠近民房处用边桩器压的桩
土方开挖后露出原先基坑的水泥搅拌桩
1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、 钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
圆形柱模预制
7、外墙施工缝处模板挂模
8、外墙模板挂模。注意要用止水螺杆
9、 Kaiyun体育官方网站管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样
啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止
水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断
开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了
使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补
平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安Kaiyun体育官方网站装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼
中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个
别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆
29、地下室
30、地下室砖墙砌筑
31、椭圆型车道施工中
32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加
固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中
35、楼面模板施工Kaiyun体育官方网站完毕。呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中
42、砖墙与砼交界处钉铁丝网。
43、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。
44、冰水管焊接处防锈处理，外面是保温层。
45、地面贴砖。
46、砖缝用专门的填缝剂进行填缝。
47、自动扶梯（人行道）吊装安装中。
48、地下室的人防门。
